Hier nun meine Analyse zur Herstellung von kolloidalem Silber mit gepulster Gleichspannung. Hierbei wird mit einer Frequenz von 200 Hz, und einer Impulsbreite von 250 µs gearbeitet. Es findet keine bremsende Umpolung während der Elektrolyse statt, sondern der Energieeintrag findet durch ultra kurze Stromimpulse statt. Pro Sekunde werden 200 Impulse erzeugt, die jeweils nur 0,25 ms andauern.

Man kann sich das vielleicht wie extrem schnelle Nadelstiche vorstellen, mit relativ langen Pausen die dazwischen liegen.

Nach vielen Tests und Versuchen, ist diese Methode meiner Meinung nach die mit Abstand beste Methode, um ein sehr hochwertiges kolloidales Silber her zu stellen, noch besser als mit geringsten Spannungen. Auch der Nachteil der ins Wasser abgegebenen Elektrodenbeläge bei einer Herstellung mit getakteter Umpolung ist hiebei nicht vorhanden. Die Beläge bleiben an den Elektroden haften, und wandern nach der Elektrolyse in ein Papiertuch.

Das so hergestellte Silberwasser hat eine sehr hohe Qualität. Ein starker Tyndall Effekt ist trotz absolut klarer Flüssigkeit sichtbar. Der Geschmack ist kraftvoll bitter, was auf eine gute Wirkung hin deutet. Ich habe schon größere Mengen davon zu mir genommen, und bin von der Qualität dieses Silberwassers absolut überzeugt.

Sobald ich diese Schaltung aus dem “Experimental Stadium” heraus entwickelt habe, werde ich genauere Angaben über diesen Impuls-Generator und seiner Technik veröffentlichen.

Der Versuchsaufbau

Die Analysewaage zur Bestimmung des Silbereintrags, und das Oszilloskop zur Messung der Spannung und Impulslänge sind startbereit.

Die Waage ist warm gelaufen, und bereit für die Messung des Gewichtes der beiden Elektroden vor und nach der Elektrolyse.

Beide Elektroden wiegen trocken 9,4396 gr.

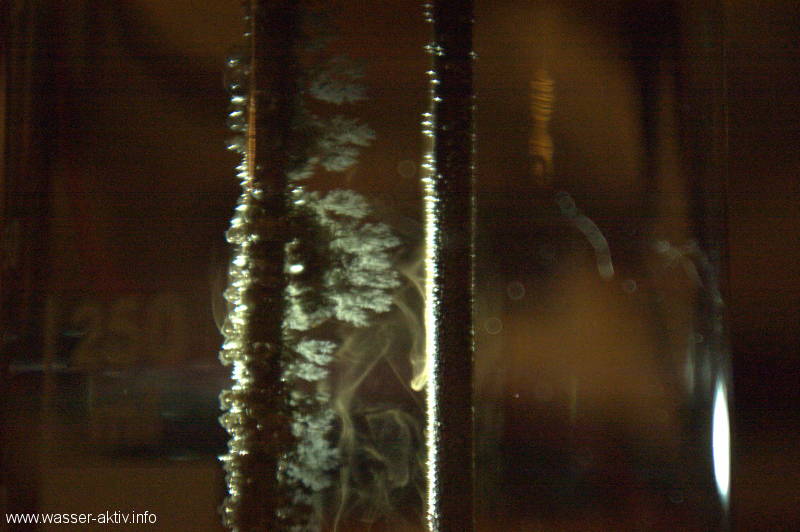

An der Elektrode hat sich nach etwa 2 Stunden ein leichter Belag gebildet. Allerdings ist die Belagstärke weit geringer, als diese bei einer Herstellung mit normalem Gleichstrom wäre.

Oszilloskop Einstellungen:

Tastkopf: 1x
Amplitude: 20V/cm
Timebase: 1ms/cm

Man sieht deutlich die langen Pausen mit 4,75 ms, an die sich ein Impuls mit 0,25 ms anschließt. Dieser Impuls beginnt mit einer Spannung von etwa 48 V, steigt dann innerhalb von 0,25 ms auf etwa 88 V an, und geht dann wieder in eine spannungslose Pause über.

Ergebnis nach 4 Stunden Elektrolyse:

Eine absolut saubere und klare Dispersion.

Ein sehr deutlicher Tyndall Effekt deutet auf ein gut konzentriertes Silberwasser hin.

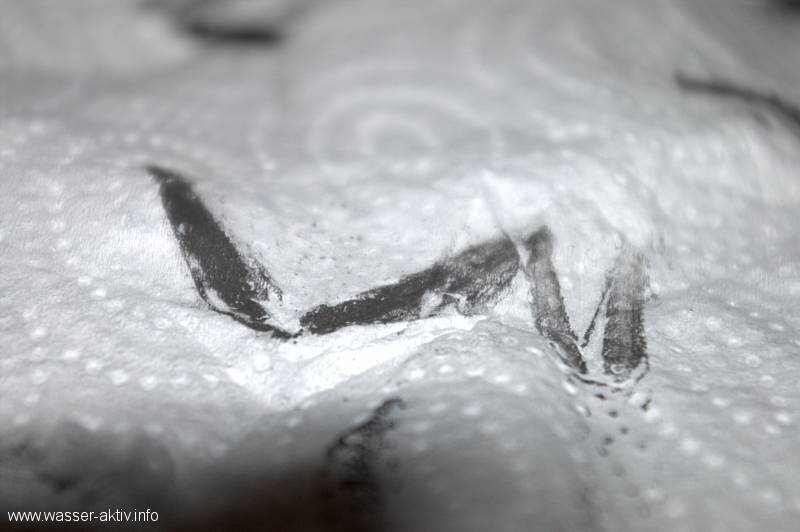

Die schon getrockneten Beläge, bereit um ohne zusätzliche Feuchtigkeit gewogen werden zu können.

So wird sich der Anteil des Silbers errechnen lassen, der sich nun im Wasser befindet.

Nach der 4-Stündigen Elektrolyse wiegen die Elektroden inklusive der getrockneten Beläge 9,4358 gr. Wieviel Silber sich nun konkret im Wasser befindet, werde ich weiter unten berechnen.

Hier nun die Daten der Elektrolyse, und die Berechnung des Silbergehaltes:

Wasser: 250 ml Bidestillata
Temperatur: 20 °C
Elektrodenabstand: 20 mm
Elektroden Eintauchtiefe: 70 mm

Die Gewichte:

Beide Elektroden vor dem Versuch: 9,4396 gr.
Beide Elektroden nach dem Versuch: 9,4358 gr.
Elektroden Gewichtsverlust: ca. 4 mg

Tatsächliche Silber-Konzentration: 16 ppm

Leitfähigkeit nach Herstellung: 14 µS/cm
Leitfähigkeit nach 24 Stunden: 12 µS/cm

Deutlicher Tyndall, sehr klare und saubere Dispersion.

Fazit:

Meiner Meinung nach ist die Herstellung mit gepulster Gleichspannung die beste Methode, um hochwertiges kolloidales Silber her zu stellen. Ich schätze, dass man mit diesem Energie-Eintrag bei 250 ml Bidestillata nach etwa 6 Stunden echte 25 ppm im Glas hat.

Ich möchte hier noch einmal klar stellen, dass die ppm Angaben in meinen Analysen auf konkreten Messungen des Gewichtsverlustes der Elektroden beruhen. Das sind keine Schätzungen, sondern Tatsachen die sich durch sorgfältiges und gewissenhaftes Messen ergeben haben.

Fast alle auf dem Markt erhältlichen Dispersionen werden nach der Tabelle des Marktführers für Silbergeneratoren “Ionic Pulser” hergestellt, und enthalten nach meinen Analysen mit diesen Geräten, nur die halbe Konzentration der in den Tabellen angegebenen Werten.

Mehr Informationen zu dieser enormen Abweichung um den Faktor 2 findest Du hier ganz unten im Beitrag.

Elektrolyse 1:

Wasser: 200 ml Bidestillata
Temperatur: 84 °C
Elektrodenabstand: 12,5 mm
Elektroden Eintauchtiefe: 70 mm
Leerlaufspannung: 53,6 Volt

Nach 05 Minuten: 6,0 mA
Nach 10 Minuten: 6,1 mA
Nach 15 Minuten: 6,2 mA
Nach 20 Minuten: 6,2 mA
Nach 25 Minuten: 6,2 mA
Nach 30 Minuten: 6,2 mA / 8,5 V

Leitfähigkeit nach Herstellung: 36 µS/cm
Leitfähigkeit nach 24 Stunden: 18 µS/cm

Elektroden Gewichtsverlust: 4 mg

Tatsächliche Silber-Konzentration: 20 ppm

Die Gewichte:

Beide Elektroden vor dem Versuch: 9,579 gr.
Beide Elektroden nach dem Versuch: 9,575 gr.
Beide Elektroden nach dem Versuch, gereinigt: 9,571 gr.

Normaler Tyndall, deutlich goldfarben.

Elektrolyse 2:

Wasser: 200 ml Bidestillata
Temperatur: 23 °C
Elektrodenabstand: 12,5 mm
Elektroden Eintauchtiefe: 70 mm
Leerlaufspannung: 53,6 Volt

Nach 05 Minuten: 5,9 mA
Nach 10 Minuten: 6,0 mA
Nach 15 Minuten: 6,1 mA
Nach 20 Minuten: 6,2 mA
Nach 25 Minuten: 6,2 mA
Nach 30 Minuten: 6,2 mA / 4,7 V

Leitfähigkeit nach Herstellung: 20 µS/cm
Leitfähigkeit nach 24 Stunden: 14 µS/cm

Elektroden Gewichtsverlust: 3 mg

Tatsächliche Silber-Konzentration: 15 ppm

Die Gewichte:

Beide Elektroden vor dem Versuch: 9,571 gr.
Beide Elektroden nach dem Versuch: 9,568 gr.
Beide Elektroden nach dem Versuch, gereinigt: 9,565 gr.

Normaler Tyndall, klare Farbe.

Die Ergebnisse sind durchaus mit denen von Projekt-2 vergleichbar, und keine Überraschung…
Es ist aber trotzdem kein Fehler, auch mal das “Original” getestet zu haben.

5,4 V Speisespannung, ohne Polwechsel, 1 Stunde:

Wasser: 200 ml Bidestillata
Temperatur: 20 °C
Elektrodenabstand: 20 mm
Elektroden Eintauchtiefe: 70 mm

Beim Start: 0,6 mA / 49,8 V
Nach 5 Minuten: 3,7 mA / 45,9 V
Nach 10 Minuten: 5,3 mA / 40,0 V
Nach 30 Minuten: 5,3 mA / 24,5 V
Nach 60 Minuten: 5,4 mA / 18,2 V

Leitfähigkeit nach Herstellung: 34 µS
Leitfähigkeit nach 12 Stunden: 30 µS

Elektroden Gewichtsverlust: 9 mg

Tatsächliche Silber-Konzentration: 45 ppm

Die Gewichte:

Beide Elektroden vor dem Versuch: 9,739 gr.
Beide Elektroden nach dem Versuch: 9,730 gr.
Beide Elektroden nach dem Versuch, gereinigt: 9,721 gr.

Sehr starker Tyndall, dichte Suppe, aber nicht schmutzig-trüb.

5,4 V Speisespannung, mit Polwechsel, Takt 30 Sekunden, 1 Stunde:

Wasser: 200 ml Bidestillata
Temperatur: 20 °C
Elektrodenabstand: 20 mm
Elektroden Eintauchtiefe: 70 mm

Beim Start: 0,4 mA / 49,7 V
Nach 5 Minuten: 0,6 mA / 49,2 V
Nach 10 Minuten: 0,8 mA / 47,9 V
Nach 15 Minuten: 1,5 mA / 47,3 V
Nach 30 Minuten: 3,7 mA / 45,5 V
Nach 60 Minuten: 5,4 mA / 33,8 V

Leitfähigkeit nach Herstellung: 16 µS
Leitfähigkeit nach 12 Stunden: 14 µS

Elektroden Gewichtsverlust: 5 mg

Tatsächliche Silber-Konzentration: 25 ppm

Die Gewichte:

Beide Elektroden vor dem Versuch: 9,721 gr.
Beide Elektroden nach dem Versuch: 9,716 gr.
Beide Elektroden nach dem Versuch, gereinigt: 9,714 gr.

Leichter Tyndall, sehr klar.

Die Herstellung mit getaktetem Polwechsel dauert um einiges länger. Allerdings bleiben die Elektroden sauberer, und die Lösung klarer.

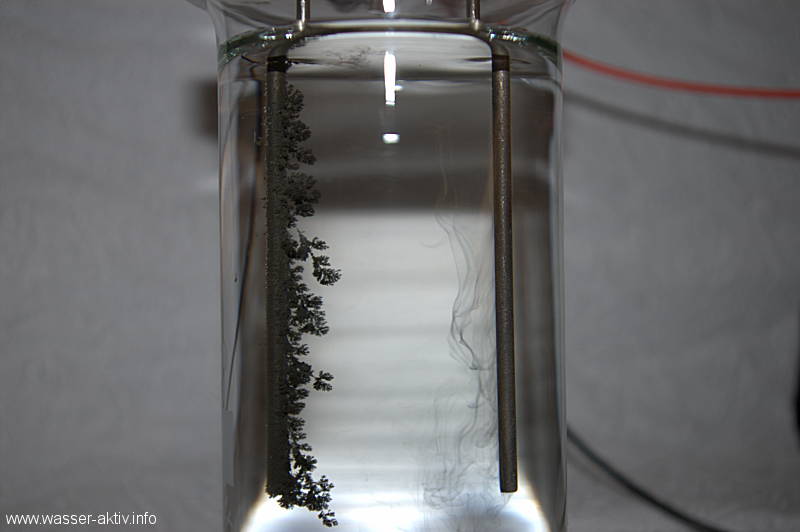

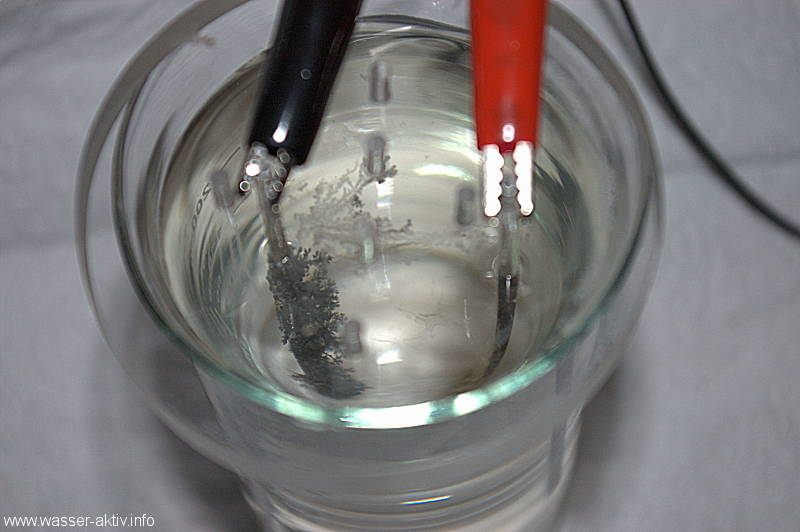

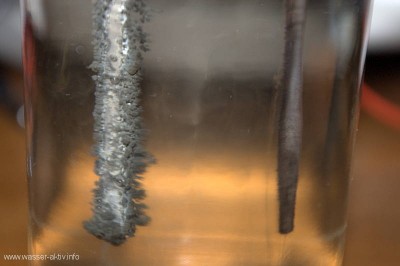

Ohne Polwechsel, die üblichen Beläge.

Mit Polwechsel, saubere Elektroden.

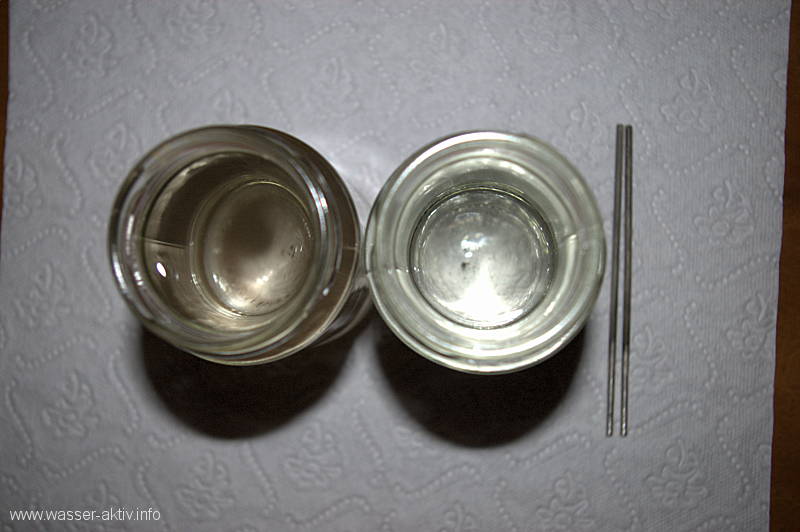

Links ohne Takt, rechts mit Takt 30 Sekunden.

Elektrodenabstand 30 mm, Dauer 30 Minuten.

Das Gerät hat drei Buchsen für Elektroden.
Variante 1: Für die Herstellung mit heissem Wasser.
Variante 2: Für die Herstellung mit kaltem Wasser.
Variante 3: Für irgendeine Verbesserung von Trink-Wasser mit Schwingungen.

Der Versuch:

Leerlaufspannung: 36,5 V
Wasser: 250 ml Bidestillata.
Temperatur bei Beginn: 80 °C.
Elektrodenabstand: 30 mm.
Elektroden Eintauchtiefe: 70 mm.
Nach 5 Minuten: 1,2 mA
Nach 10 Minuten: 2,3 mA
Nach 15 Minuten: 4,4 mA
Nach 20 Minuten: 5,9 mA
Nach 25 Minuten: 7,9 mA
Nach 30 Minuten: 9,8 mA
Endspannung: 29,6 V

TDS-Anzeige nach Abkühlung: 10 ppm.
TDS-Anzeige nach 12 Stunden: 6 ppm.
Elektroden Gewichtsverlust: 3 mg

Tatsächliche Silber-Konzentration: 12 ppm

Die Gewichte:

Beide Elektroden vor dem Versuch: 9,895 gr.
Beide Elektroden nach dem Versuch: 9,892 gr.
Beide Elektroden nach dem Versuch, gereinigt: 9,888 gr.

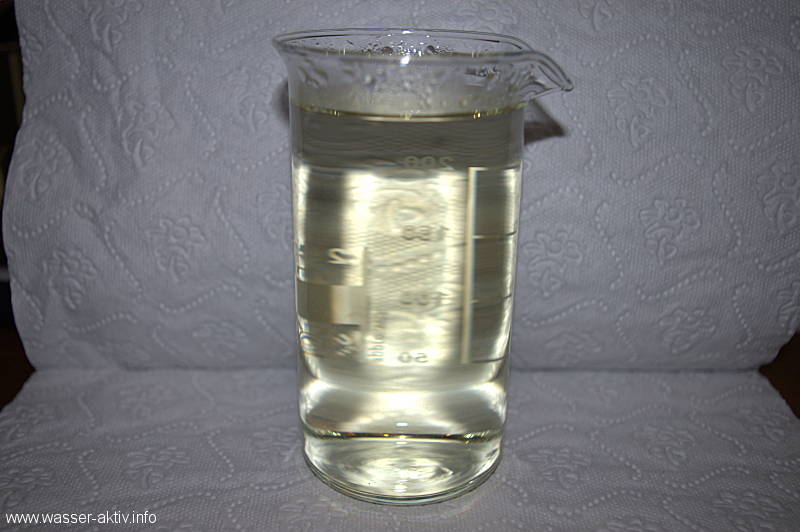

Klare Dispersion.

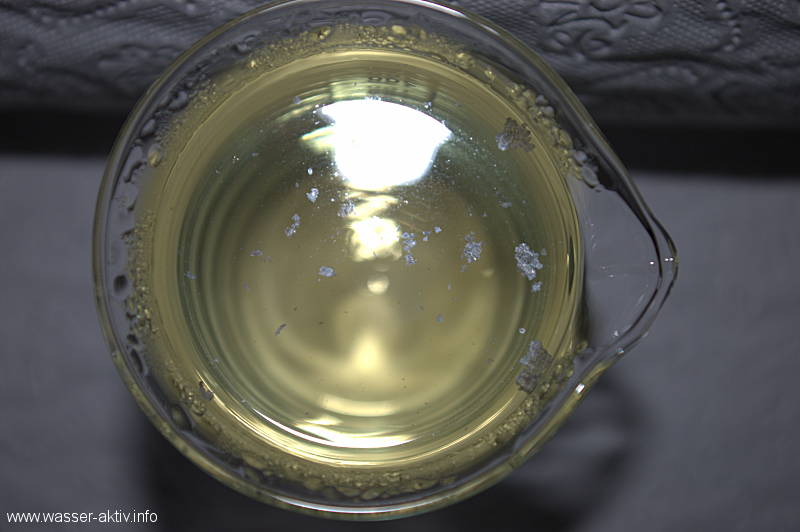

Etwas Goldfarben, ein paar Flocken auf der Oberfläche.

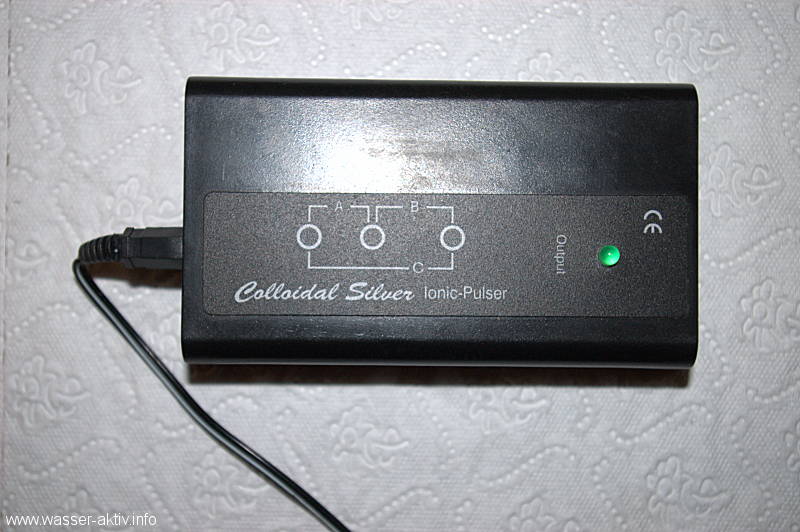

Das Gerät.

Die Elektronik ist vergossen.

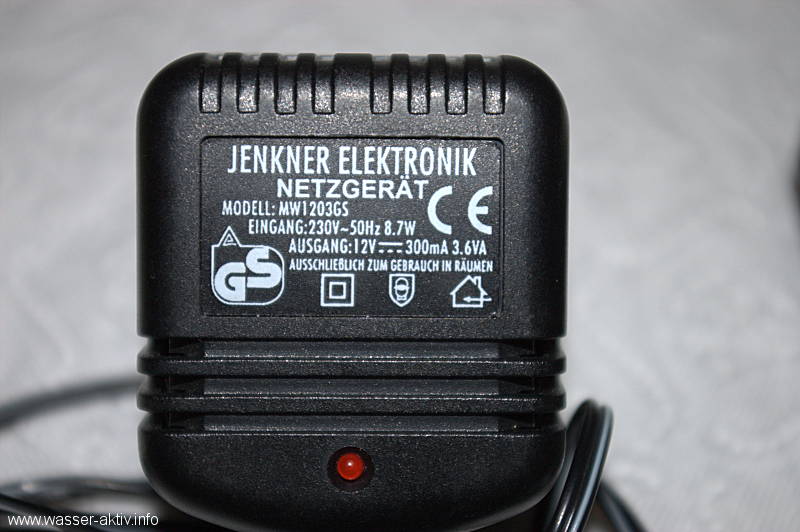

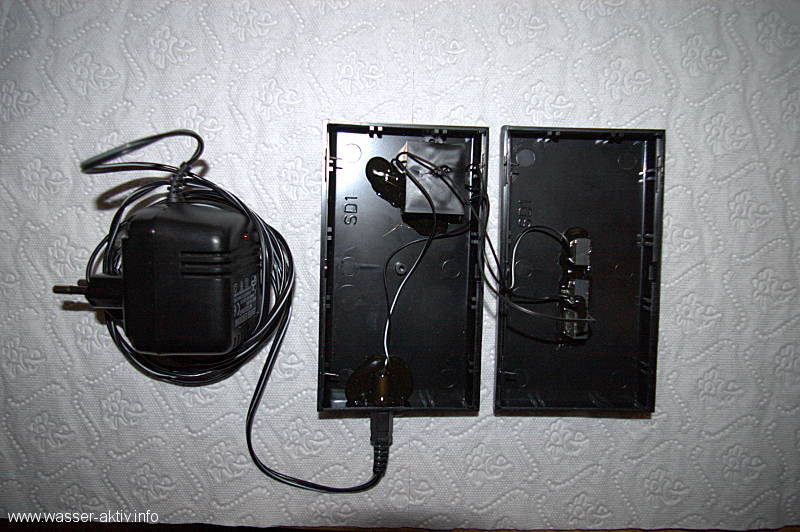

Das Netzteil.

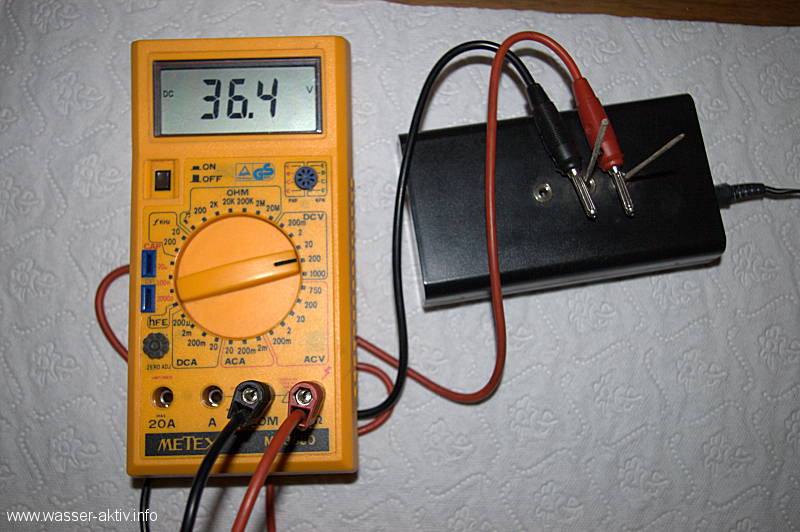

Anschluss-Variante 2.

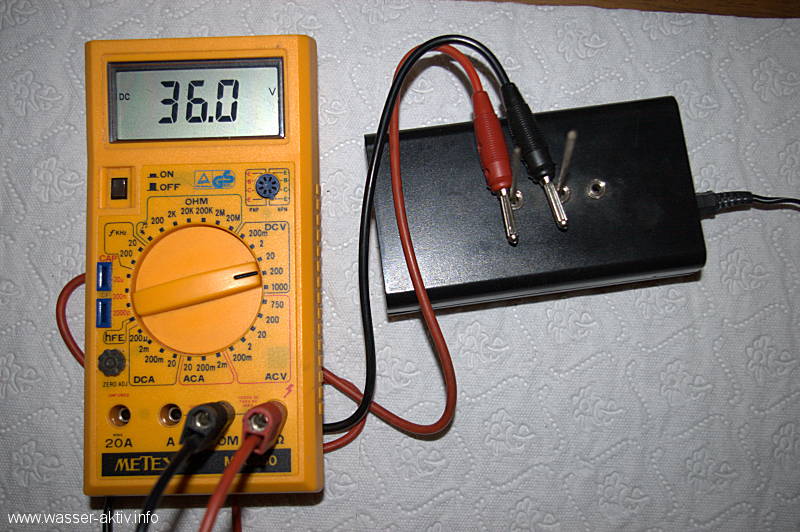

Anschluss-Variante 1.

Elektrodenabstand 30 mm, Angaben der extrem schwachen Ströme in µA.

5,3 V Speisespannung, 24 Stunden, 20 °C:

Wasser: 250 ml Bidestillata.
Temperatur: 20 °C.
Elektrodenabstand: 30 mm.
Elektroden Eintauchtiefe: 70 mm.
Leerlaufspannung: 4,95 V
Nach 1 Stunden: 51,7 µA
Nach 4 Stunden: 93,6 µA
Nach 6 Stunden: 98,7 µA
Nach 24 Stunden: 98,7 µA

TDS-Anzeige nach Herstellung: 10 ppm.
TDS-Anzeige nach 12 Stunden: 10 ppm.
Elektroden Gewichtsverlust: 4 mg

Tatsächliche Silber-Konzentration: 16 ppm

Die Gewichte:

Beide Elektroden vor dem Versuch: 9,855 gr.
Beide Elektroden nach dem Versuch: 9,851 gr.
Beide Elektroden nach dem Versuch, gereinigt: 9,849 gr.

5,3 V Speisespannung, 48 Stunden, 20 °C:

Wasser: 250 ml Bidestillata.
Temperatur: 20 °C.
Elektrodenabstand: 30 mm.
Elektroden Eintauchtiefe: 70 mm.
Leerlaufspannung: 4,95 V
Nach 1 Stunden: 50,8 µA
Nach 24 Stunden: 97,7 µA
Nach 48 Stunden: 98,0 µA

TDS-Anzeige nach Herstellung: 11 ppm.
TDS-Anzeige nach 12 Stunden: 11 ppm.
Elektroden Gewichtsverlust: 11 mg

Tatsächliche Silber-Konzentration: 44 ppm

Die Gewichte:

Beide Elektroden vor dem Versuch: 9,849 gr.
Beide Elektroden nach dem Versuch: 9,838 gr.
Beide Elektroden nach dem Versuch, gereinigt: 9,832 gr.

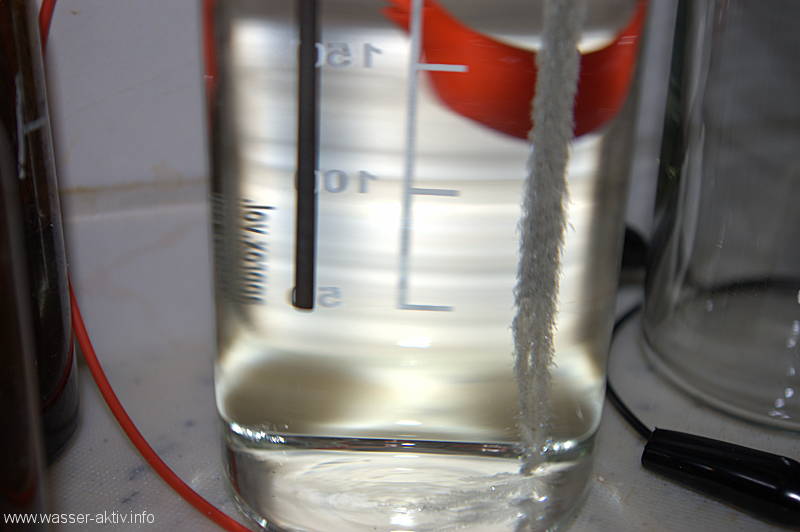

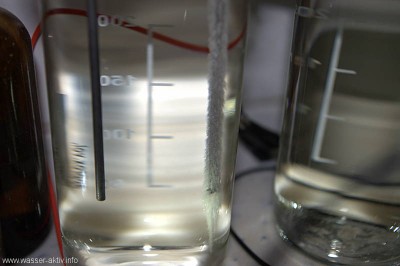

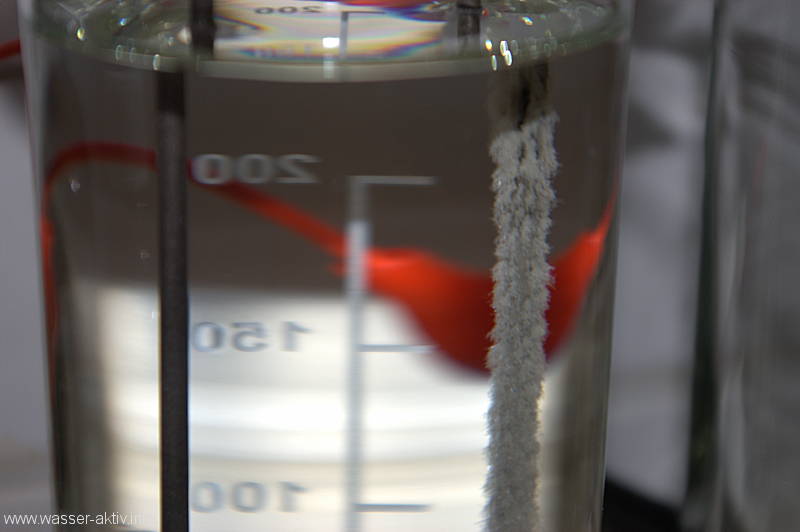

Sehr feine Beläge, nach 48 Stunden.

Wegen der Messung durfte keine Reinigung erfolgen.

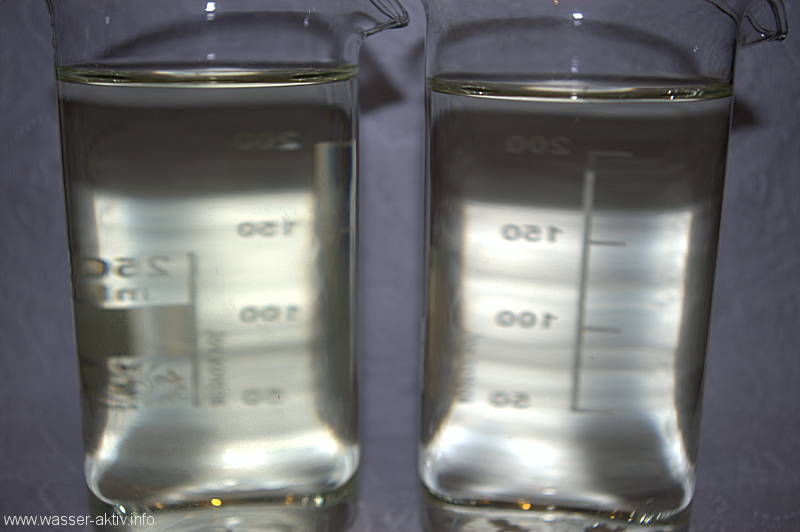

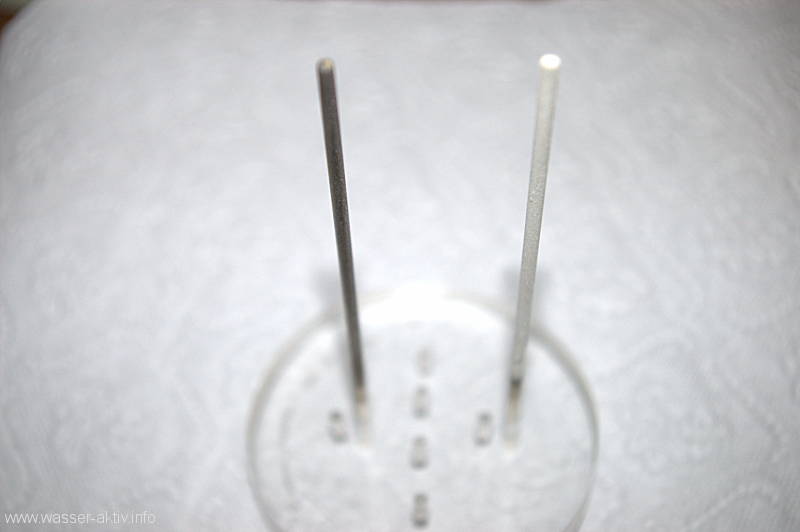

Ergebnisse: links BF256A und rechts LM334.

Die Schaltung auf dem Steckbrett.

Elektrodenabstand 30 mm, Angaben der extrem schwachen Ströme in µA.

1,6 V Speisespannung, 48 Stunden:

Wasser: 250 ml Bidestillata.
Temperatur: 20 °C.
Elektrodenabstand: 30 mm.
Elektroden Eintauchtiefe: 70 mm.
Leerlaufspannung: 1,439 V
Bei Beginn: 17,1 µA
Nach 8 Stunden: 22,9 µA
Nach 18 Stunden: 31,3 µA
Nach 24 Stunden: 42,4 µA
Nach 42 Stunden: 62,3 µA
Nach 48 Stunden: 66,7 µA

TDS-Anzeige nach Herstellung: 9 ppm.
TDS-Anzeige nach 12 Stunden: 8 ppm.
Elektroden Gewichtsverlust: 5 mg

Tatsächliche Silber-Konzentration: 20 ppm

Die Gewichte:

Beide Elektroden vor dem Versuch: 9,872 gr.
Beide Elektroden nach dem Versuch: 9,867 gr.
Beide Elektroden nach dem Versuch, gereinigt: 9,865 gr.

5,3 V Speisespannung, 24 Stunden:

Wasser: 250 ml Bidestillata.
Temperatur: 20 °C.
Elektrodenabstand: 30 mm.
Elektroden Eintauchtiefe: 70 mm.
Leerlaufspannung: 4,97 V
Bei Beginn: 50,6 µA
Nach 2 Stunden: 67,7 µA
Nach 4 Stunden: 97,9 µA
Nach 6 Stunden: 123,3 µA
Nach 8 Stunden: 125,5 µA
Nach 24 Stunden: 125,9 µA

TDS-Anzeige nach Herstellung: 11 ppm.
TDS-Anzeige nach 12 Stunden: 11 ppm.
Elektroden Gewichtsverlust: 6 mg

Tatsächliche Silber-Konzentration: 24 ppm

Die Gewichte:

Beide Elektroden vor dem Versuch: 9,865 gr.
Beide Elektroden nach dem Versuch: 9,859 gr.
Beide Elektroden nach dem Versuch, gereinigt: 9,855 gr.

5,3 V Speisespannung, 48 Stunden:

Wasser: 250 ml Bidestillata.
Temperatur: 20 °C.
Elektrodenabstand: 30 mm.
Elektroden Eintauchtiefe: 70 mm.
Leerlaufspannung: 4,96 V
Bei Beginn: 49,6 µA
Nach 2 Stunden: 67,7 µA
Nach 5 Stunden: 114,2 µA (Änderung des Widerstands 10 k > 12,4 k)
Nach 6 Stunden: 99,9 µA
Nach 20 Stunden: 102,2 µA
Nach 24 Stunden: 102,3 µA
Nach 48 Stunden: 102,7 µA

TDS-Anzeige nach Herstellung: 12 ppm.
TDS-Anzeige nach 12 Stunden: 12 ppm.
TDS-Anzeige nach 24 Stunden: 12 ppm.
Elektroden Gewichtsverlust: 10 mg

Tatsächliche Silber-Konzentration: 40 ppm

Die Gewichte:

Beide Elektroden vor dem Versuch: 9,832 gr.
Beide Elektroden nach dem Versuch: 9,822 gr.
Beide Elektroden nach dem Versuch, gereinigt: 9,811 gr.

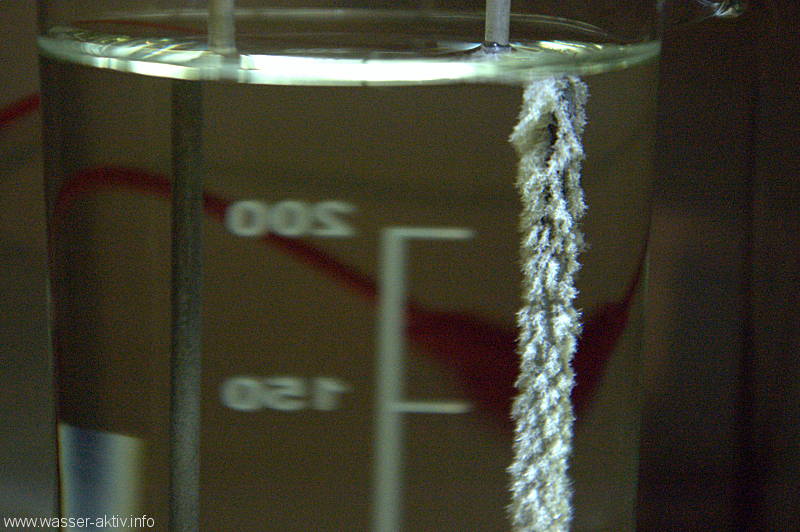

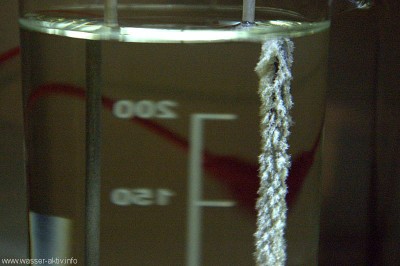

Sehr feine Beläge, nach 48 Stunden.

Wegen der Messung durfte keine Reinigung erfolgen.

Die trockenen Beläge sehen fast edel aus

Die Schaltung auf dem Steckbrett.

Wasser: 250 ml Bidestillata.
Temperatur bei Beginn: 80 °C.
Elektrodenabstand: 12,5 mm.
Elektroden Durchmesser: 2,4 mm.
Elektroden Eintauchtiefe: 70 mm.
Nach 5 Minuten 5,8 mA
Nach 10 Minuten 6,1 mA
Nach 15 Minuten 6,2 mA
Nach 20 Minuten 6,2 mA
Nach 25 Minuten 6,2 mA
Nach 30 Minuten 6,2 mA
Leerlaufspannung: 54,4 V
Endspannung: 12,0 V

TDS-Anzeige nach Abkühlung: 8 ppm.
TDS-Anzeige nach 12 Stunden: 5 ppm.
Elektroden Gewichtsverlust: 4 mg

Tatsächliche Silber-Konzentration: 16 ppm

Der engere Elektrodenabstand ist für die Silber-Abscheidung sogar eher von Nachteil. Mit einem Abstand von 30 mm ist die Konzentration etwas höher, und es gibt weniger Ionenbrücken während des Vorgangs. Der Strom steigt bei 12,5 mm zwar sehr viel schneller an, nur bringt das nicht wirklich etwas für die Konzentration der Kolloide. Warum das so ist kann ich nicht sagen, aber es ist eine “gewichtige” Tatsache…

Bei einem Abstand von 12,5 mm muss man die Elektroden nach 15 Minuten reinigen, sonst gibt es bei den “Wasserpflanzen” die darauf wachsen sogar einen Kurzschluss zwischen den Elektroden. Wenn man den Generator ausschaltet, hängen die Fasern an der (-) Elektrode nach unten, schaltet man wieder ein strecken sie sich wieder in die Richtung der (+) Elektrode. Ich durfte sie in dem Versuch aber nicht reinigen, da ich nach dem Versuch den Schlamm ja auch getrocknet auf der Waage brauchte. Also habe ich die Elektroden nach 15 Minuten ganz vorsichtig aus dem Wasser gezogen, damit sich der Schlamm anlegt, und sie dann wieder ins Wasser getaucht. So blieb fast alles haften, und ging nicht als Dreck-Flocken ins Wasser.

Elektrodenabstand 30 mm, 30 Minuten, 80 °C:

Leerlaufspannung: 54,4 V
Wasser: 250 ml Bidestillata.
Temperatur bei Beginn: 80 °C.
Elektrodenabstand: 30 mm.
Elektroden Eintauchtiefe: 70 mm.
Nach 5 Minuten 3,6 mA
Nach 10 Minuten 5,6 mA
Nach 15 Minuten 5,8 mA
Nach 20 Minuten 5,9 mA
Nach 25 Minuten 6,0 mA
Nach 30 Minuten 6,0 mA
Endspannung: 18,8 V

TDS-Anzeige nach Abkühlung: 11 ppm.
TDS-Anzeige nach 12 Stunden: 6 ppm.
Elektroden Gewichtsverlust: 5 mg

Tatsächliche Silber-Konzentration: 20 ppm

Der Schlamm bei Generator-1 hatte ein Gewicht von 7 mg. Was für eine Verschwendung… Der Schlamm im letzten Versuch mit 30 mm Abstand hatte nur ein Gewicht von 2 mg und 4 mg, und wucherte nicht so faserig und hemmungslos.

Für mich ergibt sich aus diesen Messungen, dass ich in Zukunft mit einem Elektrodenabstand von 30 mm fahren werde. Die 12,5 mm machen nur Probleme, und bringen trotz schnellerem Strom-Anstieg für den Silbergehalt überhaupt nichts.

Elektrodenabstand 30 mm, 60 Minuten, 80 °C:

Wasser: 250 ml Bidestillata.
Temperatur bei Beginn: 80 °C.
Elektrodenabstand: 30 mm.
Elektroden Durchmesser: 2,4 mm.
Elektroden Eintauchtiefe: 70 mm.
Nach 5 Minuten 3,8 mA
Nach 10 Minuten 5,5 mA
Nach 15 Minuten 5,8 mA
Nach 20 Minuten 5,9 mA
Nach 25 Minuten 5,9 mA
Nach 30 Minuten 6,0 mA
Nach 35 Minuten 6,0 mA
Nach 40 Minuten 6,0 mA
Nach 45 Minuten 6,0 mA
Nach 50 Minuten 6,0 mA
Nach 55 Minuten 6,1 mA
Nach 60 Minuten 6,1 mA
Leerlaufspannung: 54,4 V
Endspannung: 17,3 V

TDS-Anzeige nach Abkühlung: 12 ppm.
TDS-Anzeige nach 12 Stunden: 9 ppm.
Elektroden Gewichtsverlust: 8 mg.

Tatsächliche Silber-Konzentration: 32 ppm.

Elektrodenabstand 30 mm, 30 Minuten, 20 °C:

Wasser: 250 ml Bidestillata.
Temperatur bei Beginn: 20 °C.
Elektrodenabstand: 30 mm.
Elektroden Eintauchtiefe: 70 mm.
Leerlaufspannung: 54,4 V
Nach 5 Minuten: 0,81 mA
Nach 10 Minuten: 1,02 mA
Nach 15 Minuten: 1,92 mA
Nach 20 Minuten: 4,0 mA
Nach 25 Minuten: 5,2 mA
Nach 30 Minuten: 5,4 mA

TDS-Anzeige nach Herstellung: 7 ppm.
TDS-Anzeige nach 12 Stunden: 4 ppm.
Elektroden Gewichtsverlust: 3 mg

Tatsächliche Silber-Konzentration: 12 ppm

Die Gewichte:

Beide Elektroden vor dem Versuch: 9,888 gr.
Beide Elektroden nach dem Versuch: 9,885 gr.
Beide Elektroden nach dem Versuch, gereinigt: 9,882 gr.

Elektrodenabstand 30 mm, 60 Minuten, 20 °C:

Wasser: 250 ml Bidestillata.
Temperatur bei Beginn: 20 °C.
Elektrodenabstand: 30 mm.
Elektroden Eintauchtiefe: 70 mm.
Leerlaufspannung: 54,4 V
Nach 5 Minuten: 0,6 mA
Nach 10 Minuten: 0,85 mA
Nach 15 Minuten: 1,8 mA
Nach 20 Minuten: 3,7 mA
Nach 25 Minuten: 5,1 mA
Nach 30 Minuten: 5,2 mA
Nach 35 Minuten: 5,4 mA
Nach 40 Minuten: 5,5 mA
Nach 45 Minuten: 5,7 mA
Nach 50 Minuten: 5,9 mA
Nach 55 Minuten: 6,0 mA
Nach 60 Minuten: 6,0 mA
Endspannung: 31,0 V

TDS-Anzeige nach Herstellung: 14 ppm.
TDS-Anzeige nach 12 Stunden: 7 ppm.
Elektroden Gewichtsverlust: 6 mg

Tatsächliche Silber-Konzentration: 24 ppm

Die Gewichte:

Beide Elektroden vor dem Versuch: 9,882 gr.
Beide Elektroden nach dem Versuch: 9,876 gr.
Beide Elektroden nach dem Versuch, gereinigt: 9,870 gr.

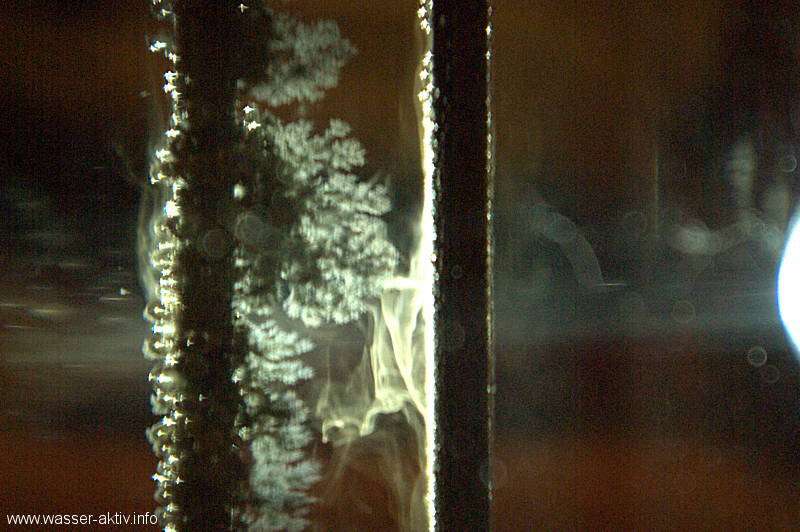

Fasern wachsen von (-) nach (+), und Silberschwaden entgegengesetzt.

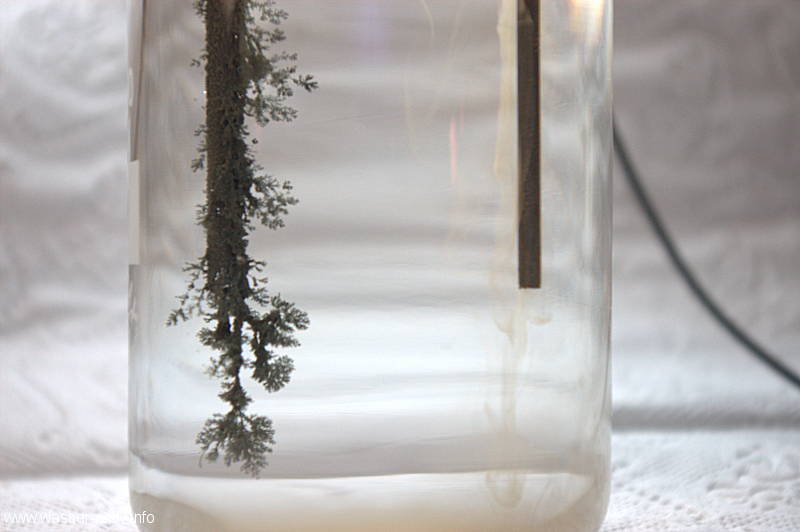

12,5 mm Elektroden-Abstand ist zu wenig.
Bei 30 mm Abstand wachsen solche “Wasserpflanzen” nicht so weit.

Kuriose Beläge.

An der Anode wird Silber abgeschieden.

Durch den Deckel gesehen.

Elektrodenabstand 30 mm.

Elektrodenabstand 30 mm, 30 Minuten, 80 °C:

Leerlaufspannung: 34,8 V
Wasser: 250 ml Bidestillata.
Temperatur bei Beginn: 80 °C.
Elektrodenabstand: 30 mm.
Elektroden Eintauchtiefe: 70 mm.
Nach 5 Minuten 1,1 mA
Nach 10 Minuten 1,9 mA
Nach 15 Minuten 2,5 mA
Nach 20 Minuten 3,0 mA
Nach 25 Minuten 3,3 mA
Nach 30 Minuten 3,7 mA
Endspannung: 19,3 V

TDS-Anzeige nach Abkühlung: 8 ppm.
TDS-Anzeige nach 12 Stunden: 4 ppm.
Elektroden Gewichtsverlust: 3 mg

Tatsächliche Silber-Konzentration: 12 ppm

Elektrodenabstand 12,5 mm, 30 Minuten, 80 °C:

Wasser: 250 ml Bidestillata.
Temperatur bei Beginn: 80 °C.
Elektrodenabstand: 12,5 mm.
Elektroden Durchmesser: 2,4 mm.
Elektroden Eintauchtiefe: 70 mm.
Nach 5 Minuten 3,8 mA
Nach 10 Minuten 4,6 mA
Nach 15 Minuten 5,0 mA
Nach 20 Minuten 5,0 mA
Nach 25 Minuten 5,0 mA
Nach 30 Minuten 5,0 mA
Leerlaufspannung: 35,8 V
Endspannung: 12,07 V

TDS-Anzeige nach Abkühlung: 6 ppm.
TDS-Anzeige nach 12 Stunden: 4 ppm.
Elektroden Gewichtsverlust: 3 mg

Tatsächliche Silber-Konzentration: 12 ppm

Elektrodenabstand 30 mm, Dauer 60 Minuten, 80 °C:

Wasser: 250 ml Bidestillata.
Temperatur bei Beginn: 80 °C.
Elektrodenabstand: 30 mm.
Elektroden Durchmesser: 2,4 mm.
Elektroden Eintauchtiefe: 70 mm.
Nach 5 Minuten 1,5 mA
Nach 10 Minuten 2,4 mA
Nach 15 Minuten 2,9 mA
Nach 20 Minuten 3,4 mA
Nach 25 Minuten 3,8 mA
Nach 30 Minuten 4.0 mA
Nach 35 Minuten 4,2 mA
Nach 40 Minuten 4,2 mA
Nach 45 Minuten 4,3 mA
Nach 50 Minuten 4,4 mA
Nach 55 Minuten 4,4 mA
Nach 60 Minuten 4,4 mA
Leerlaufspannung: 34,7 V
Endspannung: 14,04 V

TDS-Anzeige nach Abkühlung: 12 ppm.
TDS-Anzeige nach 12 Stunden: 7 ppm.
Elektroden Gewichtsverlust: 5 mg.

Tatsächliche Silber-Konzentration: 20 ppm.

Gewichtige Beläge.
